Автоматизация котлов ВК, КСВа - Схемы

№ поз.на

рис.3

Усл.

обоз.

Наименование

Место установки

Кол

Приме-чание

1

К8 К11

Задвижка 30ч6бр

Трубопровод прямой и обратной воды

2

2

К9

Клапан обратный 16б1бк,

Трубопровод прямой воды

1

3

К10

Клапан предохранительный пружинный 17с22нж,

Трубопровод прямой воды

1

4

К6

Кран трехходовой 11б18бк

Трубопровод прямой и обратной воды

2

5

К7

Кран пробковый 11ч6бк

Котел, воздух

1

6

4Г

Термометр технический,

0-150 ^оС (ТБ-0-150^оС)

Трубопровод прямой и обратной воды

2

7

Y4

Клапан электромагнитный газовый Ду25,  КЭГ9720 (G1”-муфтовый, нормально закрытый, э/магнит 220в /50гц

Линия запальника

1

8

Y5

Клапан безопасности Ду25, ВФ1Н-4 (G1”-муфтовый, нормально открытый, э/магнит 220в 50гц

Газопровод

1

9

4е

Датчик температуры дТС035-50М.В3.120

Трубопровод прямой воды (регулирование)

1

регулирование

10

4д

Манометр МП4-У Кл 1,5

0-1,6 МПа

Трубопровод прямой воды

1

контроль

11

1д

Манометр МП4-У

0-1,6 МПа

Трубопровод обратной воды

1

контроль

12

3а

Датчик давления 1,2 кПа

Передняя крышка.

Давление воздуха после вентилятора

1

контроль

13

3в

дТС035-50П.В3.160

0-250ºС

Температура дымовых газов

1

контроль

15

3д

Датчик давления АДН-2,2

 (0-600Па)

Газоход котла.

Давление в топке

1

контроль

16

1б

Манометр МП3У

0-0,1 МПа

Газопровод

1

контроль

17

К13

Кран шаровой, Ду 25

Слив воды с котла

1

18

Y7

Заслонка воздушная

Горелка

1

19

Y3

Механизм  (МЭО-16),

ЭПУ-6р

Котел ( по заявке)

1

1

1 шт. на горелке

20

Y6

Заслонка газовая ЗГП-50 с ЭПУ-6р

Горелка

1

регулирование

21

2а

Напоромер

Горелка, вентилятор

1

Не исп.

22

К14

Кран шаровой, Ду 15

Слив конденсата

1

23

ВЛ1

Фотодатчик ФД4 (АДП-02.2)

Горелка

1

№ поз.на рис.3

Усл.

обоз.

Наименование

Место установки

Кол

Приме-чание

24

К2 К3

Устройство отборное 16-200-ПНМ

Газопровод

2

25

Y1 Y2

Клапан электромагнитный газовый Ду50, КЭГ9720.(G2”-муфтовый, нормально закрытый, э/магнит 220в /50гц,

Газопровод

2

26

4в

Устройство терморегулирующее   дТС035-50М.В3.120

Трубопровод прямой воды

1

контроль

27

1г

Датчик давления газа

0-40 КПа

Газопровод-Давление газа перед горелкой

1

регулирование

28

5а

Блок управления котлом

АГАВА-6432- или другая по согласованию с заводом изготовителем.

1

Не показан

29

1а

Датчик давления

0-40 КПа-(АДН-2,2)

Газопровод

1

контроль

30

4б

Манометр сигнал. эл.контакт. ДМ 2010 Сг исп.V  0-1,6 МПа

Трубопровод прямой воды

1

контроль

31, 31.1*

К1, К1.1*

Кран шаровой, Ду 50

Газопровод

2

32

1в

Манометр сигнал. эл.контакт. ДМ 2010           Сг исп.V  0-0,1 МПа

Газопровод

1

Контроль герметичности

33

F1

Свеча зажигания А11 или А17

Газопровод горелка

1

Не показана

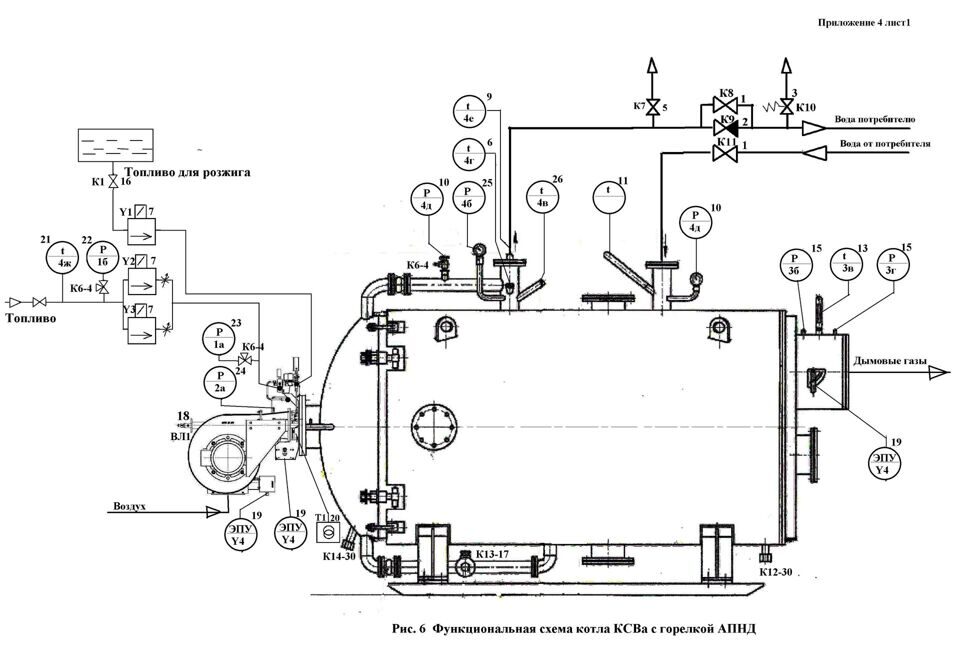

№ поз.

на

рис.

4

Услоб.

Наименование

Место установки

Кол-во

Приме-

 чание

1.

К8 К11

Задвижка 30Ч6бр, Ду100

Трубопровод прямой и обратной воды

2

2.

К9

Клапан обратный 16б1бк

Трубопровод прямой воды

1

3.

К10

Клапан предохранительный 17С22нж

Трубопровод прямой воды

1

4.

К6

Кран трехходовой 11Б18бк (14М1-16)

Трубопровод. Прямая и обратная вода

3

5.

К7

Кран пробковый 11ч6бк

Котел, спуск воздуха

1

6.

4г

Термометр ТТП5 (0-160ºС)

Трубопровод прямой и обратной воды

2

7.

Y1 Y2

Y3

Клапан ASCO, SCE210G, 3W30, Ду15

Топливопровод

3

Регулирование подачи топлива

9.

4е

Датчик регулирования мощности ТРМ1А+ТС

Трубопровод прямой воды

1

регулирование

10.

4д

Манометр МП4-У Кл 1,5

0-1,0 МПа

Трубопровод прямой воды

1

контроль

11.

1д

Манометр МП4-У

0-1,0 МПа

Трубопровод обратной воды

1

контроль

12.

3а

Датчик давления  1,2 кПа

Топка котла

1

контроль

13.

3в

Термометр ТТП 85250163

Газоход

1

контроль

15.

3Г

Тягонапоромер

Газоход

1

*регулирование

16.

К1

Клапан 15ч38п, шаровой кран Ду15

Топливо розжига

1

17.

К13

Кран шаровой, Ду 25

Слив воды с котла

1

18.

ВЛ1

Фотодатчик АДП-01.1

Горелка

1

19.

Y4

Механизм электрический однооборотный ЭПУ-6р

Горелка,

газоход котла (под заказ)

2

1

20.

Т1

Трансформатор зажигания

Горелка

1

21.

4ж

Термосопротивление ТСМ (150ºС)

Топливопровод горелки

1

22.

1б

Манометр МП2-У Кл 1,5

0-1,0 МПа

Топливопровод

1

23.

1а

Манометр сигнал. эл.контакт. ДМ 2010 Сг исп.V 0-1,0 МПа

Топливопровод перед горелкой

1

24.

2а

Датчик давления воздуха           0-12 КПа

Горелка

1

регулирование

25.

4б

Манометр сигнал. эл.контакт. ДМ 2010 Сг исп.V 0-1,0 МПа

Трубопровод прямой воды

1

регулирование

26.

4в

Устройство терморегулирующее ТУДЭ-2

Трубопровод прямой воды

1

регулирование

28.

5а

Блок управления котлом (БУК)

АГАВА и др.

30.

К12 К14

Кран шаровой, Ду 15

Кран шаровой, Ду 15

Слив конденсата

Слив конденсата с передней крышки

1

1
